من به عنوان تأمین کننده حلقه های راهنما ، اغلب در مورد روش مناسب برای اندازه گیری این مؤلفه های اساسی سؤال می کنم. حلقه های راهنما نقش مهمی در کاربردهای مختلف ، به ویژه در سیستم های هیدرولیک و پنوماتیک دارند ، جایی که آنها پشتیبانی و تراز برای پیستون ها و میله ها را فراهم می کنند ، باعث کاهش سایش و اطمینان از عملکرد صاف می شوند. در این پست وبلاگ ، من بینش خود را در مورد چگونگی اندازه گیری حلقه های راهنما به طور دقیق به اشتراک می گذارم ، که برای اطمینان از تناسب مناسب و عملکرد بهینه در تجهیزات شما بسیار مهم است.
چرا اندازه گیری دقیق اهمیت دارد
قبل از غواصی در فرآیند اندازه گیری ، درک این نکته مهم است که چرا اندازه گیری های دقیق بسیار مهم هستند. حلقه های راهنما باید دقیقاً در داخل محفظه یا حفره هایی که در آن نصب شده اند قرار بگیرند. یک حلقه راهنمای مناسب می تواند منجر به مشکلات زیادی شود. اگر خیلی بزرگ باشد ، ممکن است در فضای تعیین شده قرار نگیرد و باعث ایجاد مشکلات نصب و آسیب بالقوه به حلقه یا اجزای اطراف آن می شود. از طرف دیگر ، اگر خیلی کوچک باشد ، پشتیبانی لازم را ارائه نمی دهد و منجر به افزایش اصطکاک ، سایش زودرس و نشت احتمالی در سیستم های هیدرولیک می شود.
ابزارهای مورد نیاز برای اندازه گیری حلقه های راهنما
برای اندازه گیری دقیق حلقه های راهنما ، به چند ابزار اساسی نیاز دارید:
- کاله کننده: مجموعه خوبی از کالیپر ضروری است. کالیپرهای دیجیتال ترجیح داده می شوند زیرا اندازه گیری های دقیق تر و آسان تر - به - خواندن را ارائه می دهند. می توانید از آنها برای اندازه گیری قطر داخلی (ID) ، قطر بیرونی (OD) و عرض حلقه راهنما استفاده کنید.
- میکرومتر: برای اندازه گیری دقیق تر ، به ویژه برای حلقه های راهنمای بسیار کوچک یا در صورت نیاز به دقت بالا ، می توان از میکرومتر استفاده کرد. آنها به ویژه برای اندازه گیری ضخامت حلقه راهنما مفید هستند.
- سنجش عمق: در صورت نیاز به اندازه گیری عمق شیار که در آن حلقه راهنما نصب خواهد شد ، یک سنج عمق می تواند بسیار مفید باشد.
اندازه گیری قطر بیرونی (OD)
قطر بیرونی یک حلقه راهنما اندازه گیری دایره ای است که لبه بیرونی حلقه را به خود اختصاص می دهد. برای اندازه گیری OD ، این مراحل را دنبال کنید:
- کالیپرها را به اندازه کافی گسترده باز کنید تا در اطراف حلقه راهنما قرار بگیرند.
- کالیپرها را به آرامی در اطراف لبه بیرونی حلقه راهنما قرار دهید و اطمینان حاصل کنید که کالیپرها عمود بر محور حلقه هستند.
- کالیپرها را ببندید تا با سطح بیرونی حلقه راهنما در هر دو طرف تماس برقرار کنند. مطمئن شوید که فشار بیش از حد اعمال نمی شود ، زیرا این می تواند حلقه را تغییر شکل داده و یک اندازه گیری نادرست انجام دهد.
- اندازه گیری را در صفحه نمایش کولیس بخوانید. مقدار را ضبط کنید.
اندازه گیری قطر داخلی (شناسه)
قطر داخلی اندازه گیری دایره ای است که در قسمت توخالی حلقه راهنما قرار می گیرد. در اینجا نحوه اندازه گیری آن آورده شده است:
- فک های کالیپرها را در قسمت داخلی حلقه راهنما قرار دهید.
- کالیپرها را باز کنید تا با سطح داخلی حلقه راهنما در هر دو طرف تماس برقرار کنند. مجدداً اطمینان حاصل کنید که کالیپرها عمود بر محور حلقه هستند.
- اندازه گیری را در صفحه نمایش کولیس بخوانید و آن را ضبط کنید.
اندازه گیری عرض (ضخامت)
عرض یک حلقه راهنما اندازه گیری فاصله بین دو چهره موازی آن است. برای اندازه گیری عرض:
- حلقه راهنما را روی یک سطح صاف قرار دهید.
- کالیپرها را باز کنید و یک فک را روی یک صورت حلقه راهنما و دیگری فک روی صورت مقابل قرار دهید.
- کالیپرها را به آرامی ببندید تا با هر دو صورت تماس برقرار کنید.
- اندازه گیری را بخوانید و ضبط کنید.
اندازه گیری ابعاد شیار
در بسیاری از برنامه ها ، حلقه های راهنما در شیارها نصب می شوند. اندازه گیری ابعاد شیار به همان اندازه اندازه گیری حلقه راهنما مهم است.
- عرض شیار: از کالیپرها برای اندازه گیری عرض شیار استفاده کنید. کالیپرها را در شیار قرار داده و آنها را ببندید تا اینکه دو دیوارهای جانبی شیار را لمس کنند. اندازه گیری را ثبت کنید.
- عمق شیار: از یک سنج عمق می توان برای اندازه گیری عمق شیار استفاده کرد. پایه سنج عمق را روی سطح اطراف شیار قرار دهید و میله اندازه گیری را پایین بیاورید تا پایین شیار را لمس کند. اندازه گیری عمق را بخوانید و ضبط کنید.
- قطر داخلی شیار: برای قطر داخلی شیار ، از کالیپرها به همان روشی استفاده کنید که قطر داخلی حلقه راهنما را اندازه گیری می کنید.
ملاحظات ویژه برای انواع مختلف حلقه های راهنما
انواع مختلفی از حلقه های راهنما در بازار موجود است که هر کدام ویژگی های خاص خود را دارند.

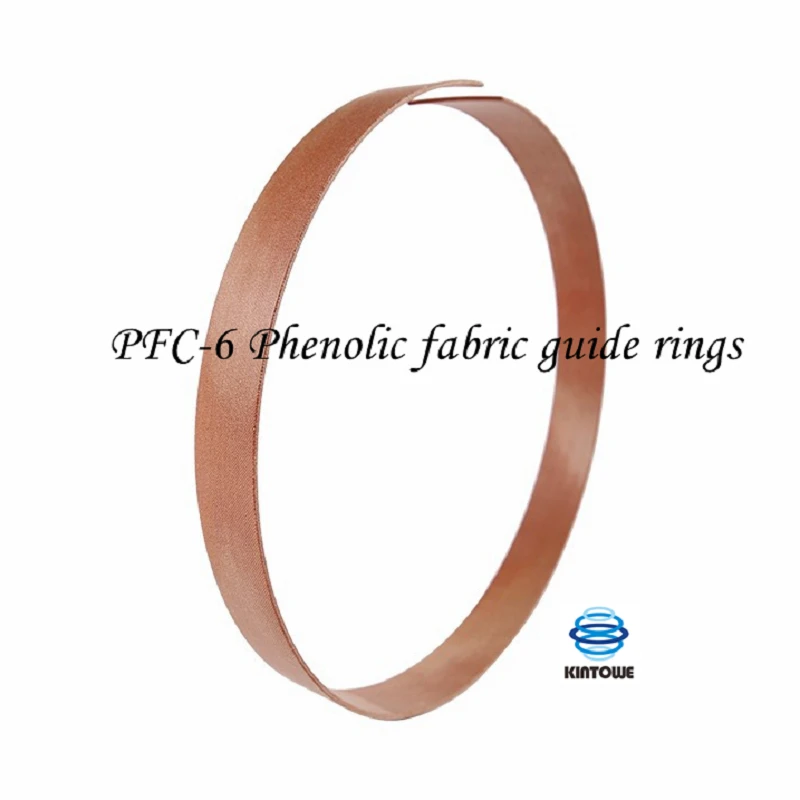

- حلقه های راهنمای پارچه فنلی: این حلقه های راهنما از مواد پارچه ای فنلی ساخته شده و به دلیل مقاومت در برابر سایش عالی و عملکرد درجه حرارت بالا شناخته شده اند. هنگام اندازه گیری حلقه های راهنمای پارچه فنلی ، مراقب باشید زیرا مواد پارچه ای در مقایسه با برخی دیگر می تواند ظریف تر باشد. می توانید در موردحلقه های راهنمای پارچه فنلیبشر
- حلقه های راهنمای رزین پلی استر: حلقه های راهنمای رزین پلی استر مقاومت شیمیایی و خصوصیات مکانیکی خوبی را ارائه می دهند. هنگام اندازه گیری آنها ، اطمینان حاصل کنید که ابزارهای اندازه گیری برای جلوگیری از آلودگی مواد رزین تمیز هستند. بررسی کردنحلقه های راهنمای رزین پلی استربرای اطلاعات بیشتر
- حلقه های راهنمای پیستون و میله: این حلقه های راهنما به طور خاص برای پیستون ها و میله ها در سیستم های هیدرولیک و پنوماتیک طراحی شده اند. اندازه گیری آنها برای تراز مناسب و عملکرد صاف بسیار مهم است. اطلاعات بیشتر در موردحلقه های راهنمای پیستون و میلهمی توان در وب سایت ما یافت.
تأیید اندازه گیری ها
پس از اندازه گیری ، تأیید آنها یک عمل خوب است. برای اطمینان از قوام می توانید چندین اندازه گیری را در نقاط مختلف اطراف حلقه راهنما یا شیار انجام دهید. اگر اندازه گیری ها به طور قابل توجهی متفاوت است ، هرگونه آسیب یا بی نظمی موجود در حلقه راهنما یا شیار را دوباره اندازه گیری یا بررسی کنید.
با استفاده از داده های اندازه گیری برای انتخاب
پس از اندازه گیری دقیق ، می توانید از آنها برای انتخاب حلقه راهنمای مناسب برای برنامه خود استفاده کنید. علاوه بر ابعاد ، عواملی مانند مواد ، ظرفیت بارگذاری و شرایط عملیاتی را نیز در نظر بگیرید. تیم متخصصان ما می توانند بر اساس الزامات خاص شما در انجام بهترین انتخاب به شما کمک کنند.
پایان
حلقه های راهنمای اندازه گیری دقیق یک گام اساسی در اطمینان از عملکرد مناسب تجهیزات شما است. با استفاده از ابزارهای مناسب و پیروی از روشهای صحیح ، می توانید اندازه گیری های دقیقی را بدست آورید که به شما در انتخاب مناسب ترین حلقه های راهنما کمک می کند. ما به عنوان یک تأمین کننده حلقه راهنما ، ما متعهد به ارائه محصولات با کیفیت بالا و خدمات عالی مشتری هستیم. اگر در مورد اندازه گیری حلقه های راهنمای اندازه گیری سؤالی دارید یا در انتخاب موارد مناسب برای درخواست خود به کمک نیاز دارید ، برای تهیه و بحث های بیشتر با ما تماس نگیرید. ما مشتاقانه منتظر همکاری با شما هستیم تا نیازهای حلقه راهنمای خود را برآورده کنیم.
